Tugas Siskom Bu Rini Membuat Power Supply(BELUM SELESAI)

Berikut Power Supply yang harus dibuat:

Cara mengerjakan:

1. Buka Proteus lalu klik new project

2. ketik  nama fiil, klik next

3. pilih Create schematic lalu pilih default, klik next.

4. Sama dengan langkah 3

5. langsung klik next

6. finish

7. pilih tab "schematic capture" lalu klik 2x device

8. Kita buka gamba PSU dari bu RIni. Jika ingin membuat resistor yang ada pada gambar, kita lihat namanya.

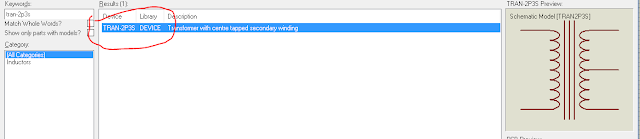

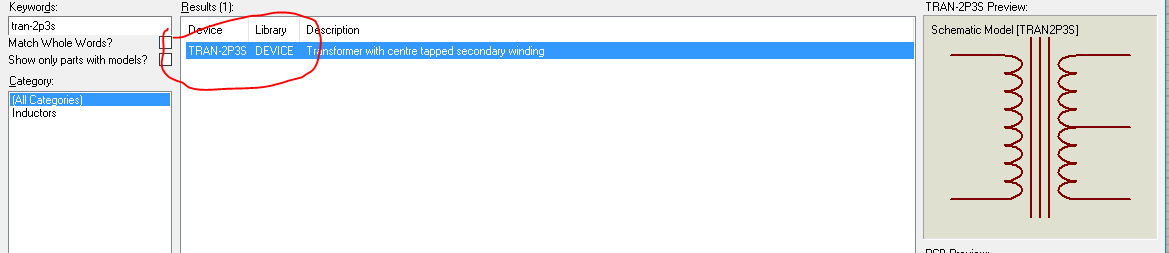

9. gambar diatas adalah tab yang erbuka saat kita mengklik 2x tulisan "DEVICES" Pada kolom cari di pojok kiri. Ketikkan nama alat tadi lalu pilih yang tepat/sesuai. lalu klik ok di bagian bawah kiri.

Kalau nama yang dicari gak ada, pilih yang gambarnya mirip aja. - Bu Rini

10. pilih tulisan di device. lalu klik ke bagian kotak2. Alat tercetak dengan sendirinya. Lakukan langkah 9 dan 10 berulang-ulang dengan alat yang diplih berbeda sesuai kebutuhan.

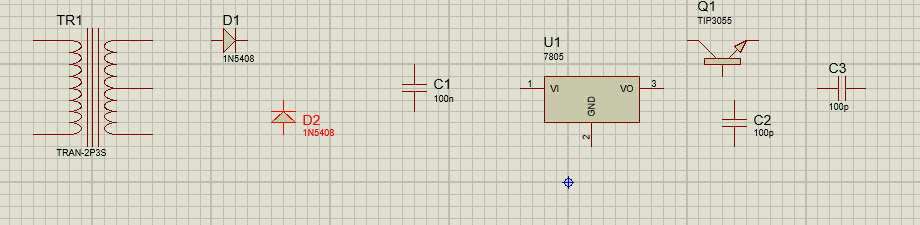

11. Jika sudah dipilih semua maka terlihat seperti di atas maka selanjutnya kita perlu menghubungkan dengan kabel. (INGAT. UNTUK MEROTASI ALAT, CUKUP KLIK KANAN LALU CARI SIMBOL ROTATE)

12. klik ujung ke ujung (peer to peer) maka otomatis terhubung kabel.

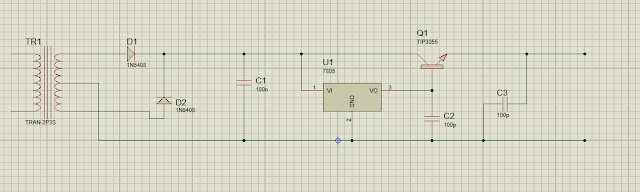

13. SUDAH JADI COEG. tapi belum selesai scra keseluruhan karena harus di letakkan pada PCB layout juga tapi saya lupa caranya. Nani malam insyallah akan diteruskan sampai tuntas (jika saya tau caranya dan berhasil menuntaskan)
